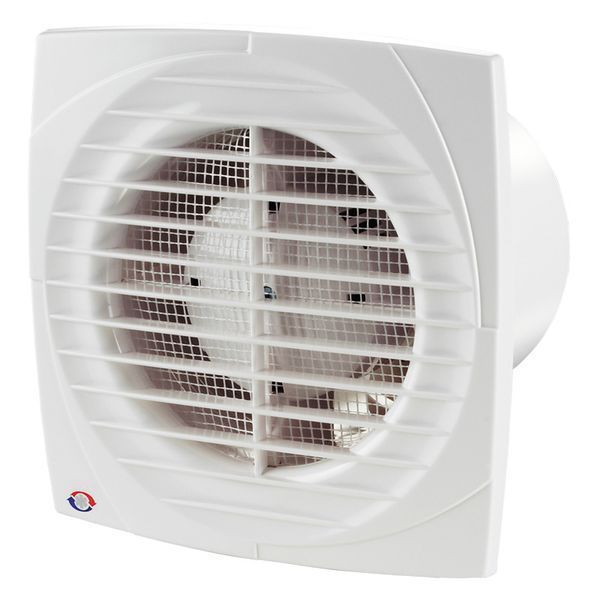

Вентилятор витяжний на підшипниках з датчиком вологи Вентс 100 ДТН Л використовується для вентиляції туалету, ванни або кухні. Товщина лицьової решітки всього 6,5 мм. Встановлюється у витяжний канал в стіні, можна монтувати в підвісну стелю. При стельовому монтажі патрубок з шахтою з'єднується невеликим повітроводом.
Такий вентилятор застосовується для вентиляції приміщень з підвищеним рівнем вологості, таких як ванна, приміщення сушки білизни і інших. Вентилятор з датчиком вологості автоматично включається при перевищенні вологості і працює до досягнення необхідного рівня. Після чого він вимикається не відразу, а через час, виставлений на таймері.
Також вентилятор можна включити примусово за допомогою звичайного вимикача, при припиненні подання напруги від нього, вентилятор відпрацює алгоритм, приведений вище.
Рівень вологості виставляється від 60 до 90 %. Час затримки виключення виставляється від 2 до 30 хвилин.
Технічні характеристики вентилятора
| Найменування параметра |
Значення |
| Максимальна продуктивність, м3/год |
95 |
| Споживання, Вт |
14 |
| Напруга, В |
220 |
| Споживаний струм, А |
0,085 |
| Частота обертання крильчатки, хв-1 |
2300 |
| Рівень звукового тиску на відстані 3 м, дБА |
34 |
| Вага, кг |
0,58 |
| Клас захисту |
IP 34 |
| Розмір патрубка, мм |
100 |
Розміри
| D |
B |
H |
L |
L1 |
| 100 |
150 |
120 |
108.5 |
12.5 |
Опис вентилятора
- Використовується для постійної або періодичної вентиляції приміщень туалету, ванни або кухні.
- Однофазний електродвигун забезпечує низьке споживання 14 Вт в годину. Обладнаний підшипниками кочення, що збільшує загальний термін служби.
- Усі корпусні деталі вентилятора виготовлені з АВС-пластика, який стійкий до ультрафіолету, не виділяє шкідливих речовин і довговічний.
- Обладнаний тонкою лицьовою панеллю
- Сітка під лицьовою решіткою від комах.
Як працює вентилятор з таймером та датчиком вологості
Схема підключення
Вентилятор від зовнішнього вимикача
Вентилятор включається разом зі світлом
Також вентилятор може працювати в режимі, коли він включається тільки при перевищенні рівня вологості. В цьому випадку необхідно підвести тільки постійну фазу до клеми L. Вентилятор включатиметься при перевищенні виставленого значення вологості, після досягнення необхідного рівня вологості ще пропрацює час по таймеру і вимкнеться.
Монтаж вентилятора
Витяжний вентилятор монтується безпосередньо у витяжну шахту приміщення квартири. Допускається стельовий монтаж, в цьому випадку до патрубка вентилятора під'єднується гнучкий або пластиковий повітропровід. Інший кінець повітропроводу встановлюється у витяжну шахту. Усі місця стиків і з'єднань необхідно герметизувати за допомогою силікону, хомутів і монтажного скотча. До поверхні стіни або стелі корпус вентилятора кріпиться за допомогою чотирьох шурупів, які йдуть в комплекті постачання.
Приклад установки
Гарантія
Гарантія на цю модель вентилятора - 60 місяців(5 років) за умови дотримання правил транспортування, зберігання, монтажу і експлуатації.
Посібник користувача
(Інструкція у форматі pdf, відкриється в новій вкладці)
