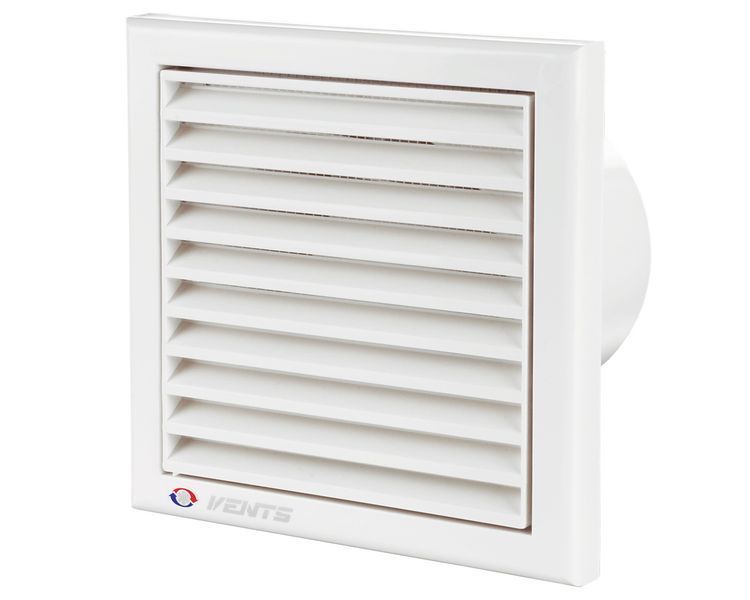

Вентилятор витяжка Вентс 150 К Л на підшипниках

Вентилятор витяжка на підшипниках Вентс 150 К призначений для постійної або періодичної витяжної вентиляції побутових приміщень приватного або комерційного призначення. Вентилятор вбудовується безпосередньо у вентиляційну шахту або під'єднується до невеликого по довжині повітропроводу перерізом 150 мм. Оскільки вентилятор є осьовим і не може створювати великий тиск, довжина повітропроводу не повинна перевищувати 1 метр.

Технічні характеристики

Габаритні розміри

Схема підключення

Застосування

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітропроводами 150 мм.

Конструкція

• Класичний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
• Захисна сітка від комах.
• Клас захисту IP 34.

Двигун

• Надійний двигун з низьким енергоспоживанням.
• Призначений для безперервної роботи і не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Управління

Ручне:

• Вентилятор управляється за допомогою кімнатного вимикача освітлення. Вимикач в постачання не входить.
• Регулювання швидкості може здійснюватися за допомогою регулятора(див. Електричне приладдя) тиристора. Вентилятори можуть підключатися відразу по декілька одиниць до одного регулюючого пристрою.

Автоматичне:

• За допомогою електронного блоку управління БУ- 1-60 (див. Електричне приладдя). Блок управління поставляється окремо.

Монтажні особливості

• Вентилятор витяжний встановлюється безпосередньо в отвір вентиляційної шахти.
• При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.
• Може використовуватися для стельового монтажу.

Приклад монтажу

Паспорт та посібник користувача

(файл pdf, відкриється у новій вкладці при натисканні на зображення)
