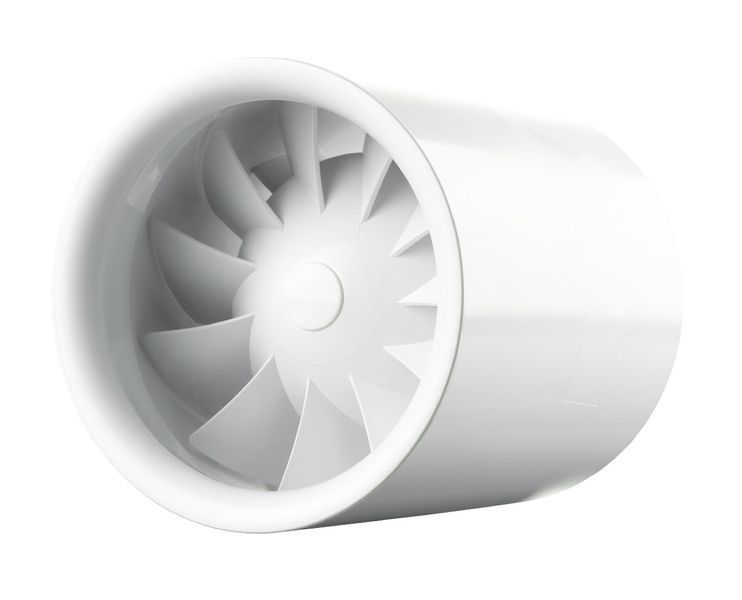

Вентилятор витяжний канальний Вентс 100 Квайтлайн Дуо

Канальний витяжний вентилятор Вентс 100 Квайтлайн Дуо призначений для використання в системі припливної або витяжної вентиляції. Модель обладнана двошвидкісним електродвигуном.

Вентилятор є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму(цей типоразмер Вентс 100 Квайтлайн безшумний) з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.

Конструктивні особливості

Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти за рахунок розумного поєднання форми крильчатки і швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.

Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі використовується однофазний двигун в двошвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.

Технічні характеристики вентилятора

Розміри

Діаграма продуктивності та тиску

Схема підключення вентилятора до мережі

Управління

Наприклад, перемикач Вентс П2-10 (перемикачі купуються окремо).

Як встановити вентилятор

• Вентилятор витяжний канальний під'єднується до повітропроводу діаметром 100 мм. Якщо діаметр повітропроводу менше або більше використайте перехідник або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів.
• Вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальної установці необхідно передбачити захист від попадання конденсату або опадів.
• Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.

Приклади монтажу

Паспорт вентилятора

(інструкція у форматі pdf, відкриється при натисканні на зображення)
