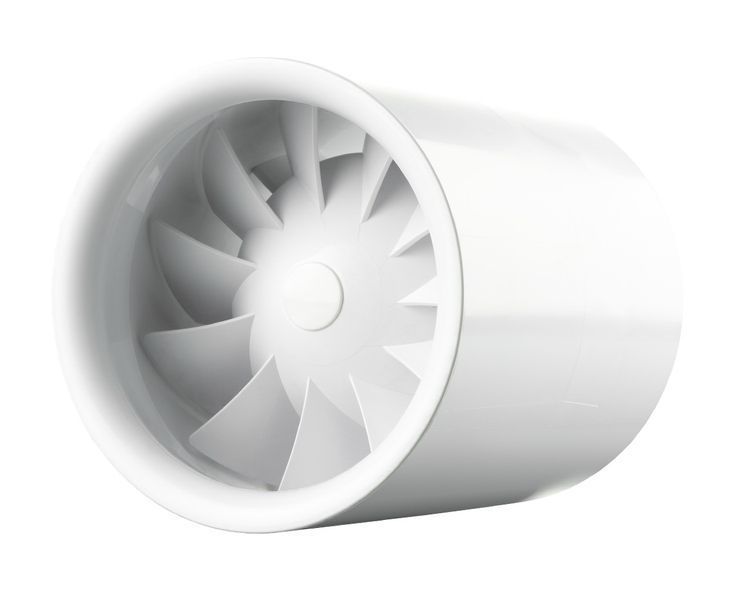

Вентилятор витяжний канальний Вентс Квайтлайн 125 Т з таймером

Витяжний вентилятор канальний Вентс Квайтлайн 125 Т обладнаний таймером затримки відключення (від 2 до 30 хвилин). Призначений для використання в системі припливної або для витяжки ванної, туалету або кухні квартири. Вентилятор є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.

Вентилятор з таймером найчастіше застосовується для вентиляції ванни або туалету. Після того, як людина виходить з приміщення і натискає клавішу вимикача (може бути поєднано з клавішею освітлення), вентилятор вимикається не відразу, а із затримкою за часом. Час можна виставити від 2 до 30 хвилин.

Конструктивні особливості

Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти шляхом розумного поєднання форми крильчатки і швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.

Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі використовується однофазний двигун в одиншвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.

Технічні характеристики вентилятора

Розміри

Діаграма продуктивності та тиску

Схема підключення вентилятора до мережі

Як працює вентилятор з таймером

Вентилятор починає працювати при подачі живлення від зовнішнього вимикача. Після виключення зовнішнього вимикача, вентилятор продовжить свою роботу час виставлений на таймері(від 2 до 30 хвилин) після чого вимкнеться і перейде в режим очікування.

Для підключення вентилятора з таймером потрібне підведення двох дротів з фазою - до клеми L і клемі LT.

Як встановити вентилятор

• Вентилятор витяжний канальний під'єднується до повітропроводу діаметром 125 мм. Якщо діаметр повітропроводу менше або більше, використайте перехід або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів до стіни або стелі.
• Осьовий канальний вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальній установці необхідно передбачити захист від попадання конденсату або опадів.
• Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.

Приклади монтажу

Паспорт вентилятора

(інструкція у форматі pdf, відкриється при натисканні на зображення)
