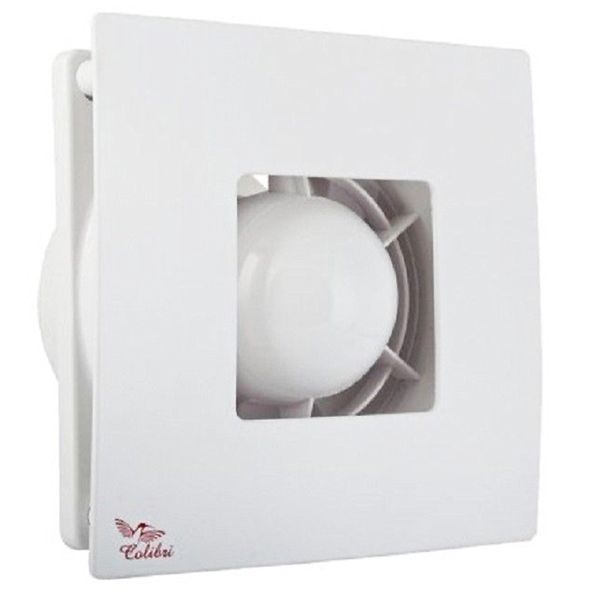

Витяжний вентилятор з таймером Colibri Atoll 100 T використовується для механічного видалення повітря приміщень туалету, ванної кімнати або кухні. Його монтують у витяжну шахту приміщення. Патрубок вставляється в шахту, до поверхні стіни біля шахти вентилятор кріпиться шурупами. Забезпечує видалення повітря з продуктивністю 90 м3/год.
Включення може відбуватися від окремого вимикача або спільно з освітленням в приміщенні. Ця модель обладнана таймером затримки відключення. Це працює таким чином: користувач вимикає світло або окремий вимикач вентиляції. Вентилятор вимикається не одразу, а продовжує ще працювати час, виставлений користувачем на таймері. Після закінчення цього часу вентиляція вимикається.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
220 |
Частота струму, Гц
|
50 |
Продуктивність, м3/год
|
90 |
Швидкість обертів, хв-1
|
2300 |
Рівень шуму на відстані 3 м, дБ(А)
|
33 |
Захист, клас
|
IP24 |
Розмір патрубка, мм
|
100 |
Габаритні розміри
Конструкція
- Укорочений патрубок 55 мм
- Корпус і крильчатка вентилятора виготовлені з інженерного пластику АБС. Матеріал стійкий до ушкоджень та дії ультрафіолету.
- Аеродинамічна форма крильчатки зменшує споживання і збільшує термін служби
- Міра захисту IP 24.
- Двигун обладнаний захистом від перегрівання
Включення і виключення
Вентилятор може включатися від зовнішнього вимикача (у комплект постачання не входить) або включатися і вимикатися спільно з освітленням в приміщенні.
Принцип роботи вентилятора з таймером
Вентилятор з таймером активується зовнішнім вимикачем, це може бути вимикач освітлення.
Схема підключення
До клемної колодки в цій модифікації вентилятора необхідно підвести наступні дроти:
- пряма фаза до клеми L
- фаза через вимикач світла до клеми LT
- нуль до клеми N
Як встановлювати
Вентилятор можна встановити безпосередньо в отвір вентиляційної шахти або за допомогою невеликого повітропроводу. Допускається монтаж в стелю. При видаленому монтажі усі стики необхідно герметизувати за допомогою герметика, хомутів.
Як обслуговувати
Побутові вентилятори вимагають періодичного сервісного обслуговування. Обслуговування полягає в періодичній перевірці стану клемного з'єднання, очищення крильчатки та корпусу вентилятора. Очищення пластикових деталей необхідно робити за допомогою м'якої тканини й мильного розчину. Після очищення дати деталям висохнути.
Усе сервісне обслуговування проводиться при вимкненому живленні.
Гарантія
Гарантія на вентилятор - 2 роки за умови дотримання правил транспортування, зберігання, монтажу та експлуатації.
Паспорт
(файл pdf, відкриється в новій вкладці)
