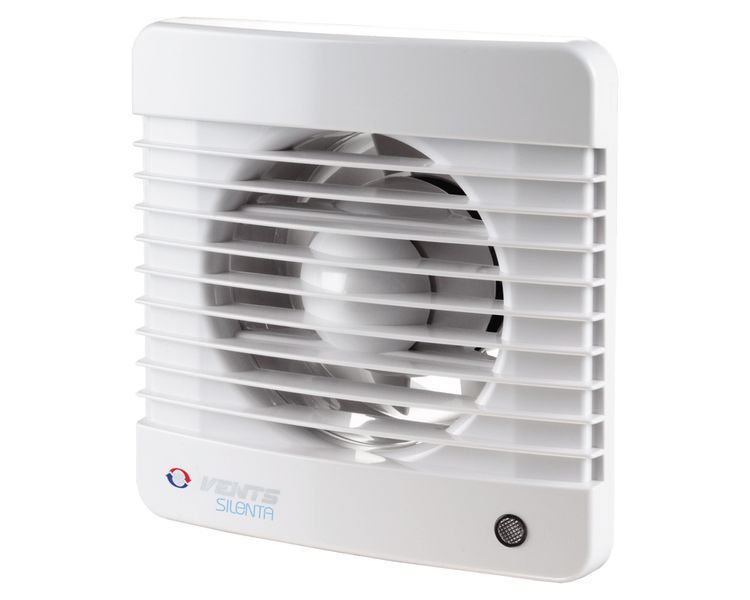

Витяжний вентилятор Вентс 100 Сілента МТН з датчиком вологості

Витяжний вентилятор з датчиком вологості Вентс 100 Сілента-МТН для вентиляції ванної та інших вологих приміщень.

Якщо вологість в приміщенні перевищить встановлене на датчику значення 60-90%, то вентилятор автоматично включиться і продовжить роботу до тих пір, поки вологість не прийде в норму; далі вентилятор відпрацьовує час, встановлений на таймері та вимикається.

Ця витяжка призначена для вентиляції побутових або комерційних приміщень. Основною споживчою особливістю цієї моделі є дуже низький рівень шуму - 26 дБА. Ця модель є настільки тихою, що при його роботі вентилятор майже не чути. Такі вентилятори найчастіше використовують для вентиляції ванної кімнати, клас його захисту дозволяє використовувати у вологих приміщеннях.

Застосування

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Вентиляція приміщень з високими вимогами до рівня шуму.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Для монтажу з повітропроводами 100 мм

Конструкція

• Сучасний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
• Спеціальна конструкція вентилятора і двигуна забезпечує його безшумну роботу.
• Міра захисту IP 34.

Двигун

• Надійний двигун з мінімальним енергоспоживанням всього 5,5 Вт(для діаметру 100 мм).
• Призначений для безперервної роботи і не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Технічні характеристики

Габаритні розміри

Аеродинамічна характеристика

Залежність продуктивності вентилятора від тиску

Монтажні особливості

• Витяжний вентилятор встановлюється безпосередньо в отвір вентиляційної шахти.
• Можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.
• Може використовуватися для стельового монтажу.

Приклад монтажу

Як управляти

Залежно від схеми підключення живлення є два варіанти роботи вентиляції:

• якщо вентилятор підключений через зовнішній вмикач, то вентилятор буде працювати за схемою нижче:

• якщо вентилятор підключений без зовнішнього вмикача, то такий вентилятор буде вмикатися та вимикатися автоматично, залежно від рівня вологи у приміщенні.

Схема підключення

Схема підключення вентилятора без вбудованого вимикача до мережі

Вентилятор починає працювати в двох випадках - подається напруга від зовнішнього вимикача або автоматично подається напруга від датчика вологості при перевищенні виставленого рівня. Після відключення зовнішнього вимикача або при пониженні вологості нижче виставленого рівня вентилятор ще пропрацює час, який виставляється користувачем на таймері(від двох до тридцяти хвилин).

Також вентилятор може працювати в режимі, коли він включається тільки при перевищенні рівня вологості. В цьому випадку необхідно підвести тільки постійну фазу до клеми L. Вентилятор включатиметься при перевищенні виставленого значення вологості, після досягнення необхідного рівня вологості ще пропрацює час по таймеру і вимкнеться.

Паспорт вентилятора

(файл у форматі PDF, натисніть на зображення)

Відео порівняння рівня шуму
