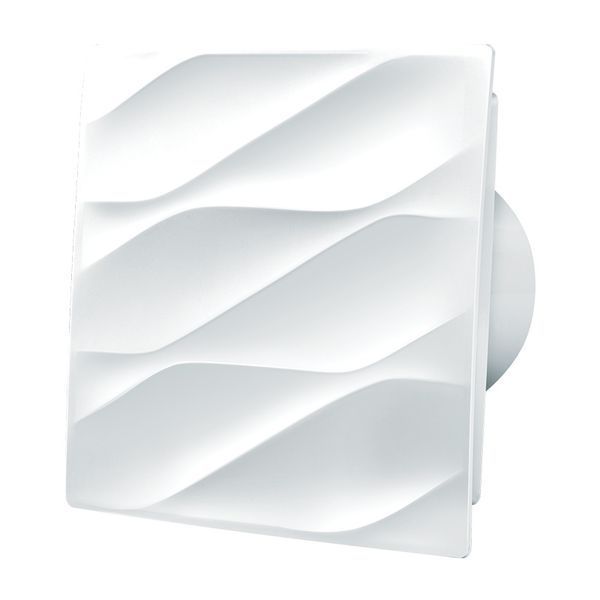

Вентилятор Blauberg Bavaria 100 H с датчиком влажности обладает низким уровнем шума 27 дБА и способен удалять воздух с производительностью до 85 м³/ч. Небольшие размеры лицевой решетки 180х180 мм позволяет использовать эту модель для вентиляции ванной или туалета, когда требуется небольшой по габаритам вентилятор. Устанавливается патрубком в вытяжной канал, допускается потолочный монтаж в подвесной потолок.
Встроенный датчик влажности автоматически включает вентилятор при превышении выставленного значения влажности. При достижении требуемого уровня вентилятор выключится не сразу, а с задержкой по таймеру. Уровень требуемой влажности можно выставить в диапазоне от 60 до 90%, таймер задержки отключения выставляется от 2 до 30 минут.
Также вентилятор может включаться принудительно по отдельному включателю.
Технические характеристики вентилятора
Наименование параметра
Значение
Максимальная производительность, м3/ч
85
Потребление, Вт
8
Напряжение, В
220
Потребляемый ток, А
0,05
Частота вращения крыльчатки, мин-1
2000
Уровень звукового давления на расстоянии 3 м, дБА
27
Вес, кг
0,51
Класс защиты
IP 44
Размер патрубка, мм
100
Размеры
a
c
d
e
180
79
99
38
Описание вентилятора
Низкий уровень шума и потребления.
Двигатель оборудован подшипниками, что увеличивает срок службы вентилятора
Допускается круглосуточная или кратковременная работа.
Потребление 8 Вт в час.
Корпус, крыльчатка изготовлены из АБС-пластика белого цвета. Материал ударопрочен, износостоек и не выделяет вредных веществ.
Оборудован обратным клапаном для предотвращения попадания воздуха из шахты в обслуживаемое помещение.
Управление
Вентилятор может включаться:
от отдельного выключателя (в комплект поставки не входит),
включаться совместно с освещением
Как работает вентилятор с датчиком влажности
Схема подключения
Для подключения данной модели необходимо подвести два провода с фазой. Один с постоянной фазой, второй от выключателя S (может быть выключатель освещения).
Также возможно подключение только к клемме L и N. В этом случае вентилятор будет включаться и выключаться автоматически по уровню влажности. Принудительное включение будет невозможно.
Регулировка датчиков
Для регулировки используйте пластиковую отвертку, которая идет в комплекте. Не прилагайте чрезмерных усилий, это может привести к выходу из строя датчика.
Поворот датчика против часовой стрелки уменьшает значение, поворот по часовой увеличивает значение.
Монтаж вентилятора
Вентилятор можно установить напрямую патрубков в вентиляционную шахту или через небольшой по длине гибкий или пластиковый воздуховод. Длина воздуховода должна быть минимально возможной, так как вентилятор осевой и не может создавать большой напор.
При монтаже все места соединения патрубка вентилятора с воздуховодом или шахтой необходимо герметизировать с помощью герметика, хомутов или монтажного скотча. Если отверстие в стене больше патрубка вентилятора, то можно использовать настенную прямоугольную пластину с круглым отверстием под монтаж, которая приобретается отдельно.
К поверхности стены или потолка корпус вентилятора крепится с помощью четырех саморезов, которые идут в комплекте поставки.
Пример установки
Гарантия
Гарантия на данную модель вентилятора - 60 месяцев (5 лет) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
Видео подключения
В данном видео приведен пример подключения к напряжению вентилятора без датчика. При подключении моделей с датчиками руководствуйтесь схемой подключения к вашей модели.
Руководство пользователя
(Инструкция в формате pdf, откроется в новой вкладке)
