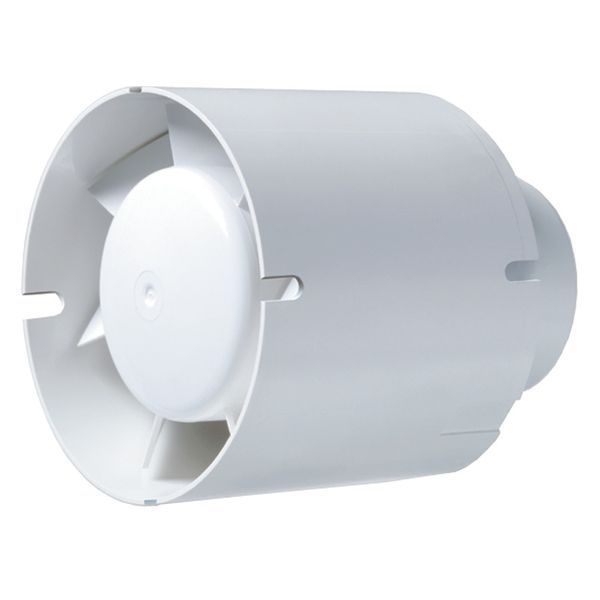

Вентилятор вытяжной канальный с таймером Blauberg Tubo 150 T используется для вытяжной или приточной вентиляции жилых или коммерческих помещений. Устанавливается вентилятор непосредственно в воздуховод сечением 150 мм. Вентилятор способен обеспечить максимальную производительность 361 м3/ч при небольшой длине воздуховодов.
Встроенный таймер задержки отключения вентилятора позволяет продолжить работу вентилятора после прекращения подачи напряжения от выключателя в течение времени, выставленного на таймере. Время задержки можно выставить от 2 до 30 минут.
Основные особенности
- Вентилятор используется для вытяжки в ванной, туалете или кухне. Может использоваться также для приточной вентиляции
- Может работать постоянно или включаться периодически
- В электродвигателе используются подшипники качения, что увеличивает срок службы и уменьшают уровень шума
- Гарантия на вентилятор 5 лет
Технические характеристики вентилятора
| Напряжение: |
220 В |
| Потребляемая мощность: |
29 Вт |
| Производительность: |
361 м3/ч |
| Уровень шума: |
40 дБ(А) |
| Частота вращения: |
2400 мин-1 |
| Диаметр подключения: |
150 мм |
Чертеж и размеры
Как работает вентилятор с таймером
Схема подключения
Для правильной работы вентилятора необходимо подвести к вентилятору три провода:
- один с постоянной фазой к клемме L,
- один провод от выключателя с фазой к клемме LT
- ноль к клемме N.
Диаграмма производительности и давления
Монтаж вентилятора
Вентилятор является канальным и используется совместно с гибким или жестким воздуховодом. Рекомендуется крепить вентилятор к поверхности стены или потолка с помощью монтажной ленты. Если будет использоваться пластиковый воздуховод, то отдельного крепления вентилятора не требуется.
Место крепления воздуховода с патрубками вентилятора необходимо обработать герметиком, для надежной фиксации рекомендуется использовать хомут и монтажный скотч.
Если канальный вентилятор будет выбрасывать или забирать воздух с улицы обязательно необходимо предусмотреть установку обратного клапана.
Гарантия
Производитель гарантирует нормальную работу изделия в течение 5 лет (60 месяцев) со дня продажи товара. В течение этого срока, производитель берет на себя обязательства по ремонту изделия в гарантийных случаях.
Паспорт
(Руководство по эксплуатации в формате pdf, откроется в новой вкладке)
