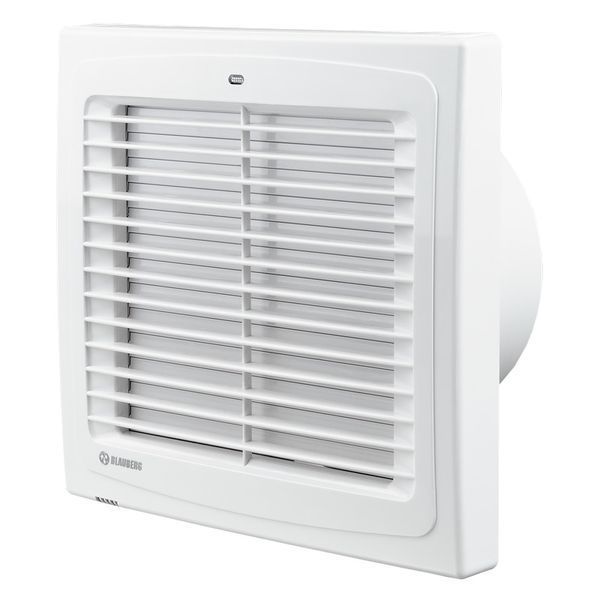

Вытяжной вентилятор Blauberg Auto 125 S с выключателем используется для вытяжной вентиляции в помещениях жилого, коммерческого назначения. Отличие от других серий это наличие автоматических жалюзи, которые перекрывают канал при выключении вентилятора. В этой модели используется шнурковый выключатель для включения и отключения. Вытяжной вентилятор устанавливается напрямую в существующую вентиляционный вытяжной канал или через небольшой по длине воздуховод. Данная модель способна удалять воздух с производительностью до 185 м3/ч, длина патрубка составляет 65 мм.
Чаще всего такие вентиляторы используют для вытяжной вентиляции кухни или комнат, когда к месту установки выведено питание и отдельный включатель для вентилятора не был предусмотрен.
Основные свойства
- Автоматически закрывающиеся жалюзи перекрывают канал
- Электромотор на шарикоподшипниках, что уменьшает шум и увеличивает срок службы
- Аэродинамическая форма крыльчатки при работе уровень шума
- Вентилятор может работать постоянно или периодически
- Обслуживание вентилятора не требует специальных навыков
- Гарантия 5 лет
Технические параметры вентилятора
| Напряжение: |
220 В |
| Потребляемая мощность: |
22 Вт |
| Производительность: |
185 м3/ч |
| Уровень шума: |
35 дБ(А) |
| Частота вращения: |
2400 мин-1 |
| Диаметр подключения: |
125 мм |
| Длина патрубка: |
65 мм |
Чертеж и размеры
| a |
b1 |
b2 |
b3 |
c |
d |
e |
| 186 |
158 |
173 |
174 |
98 |
125 |
33 |
Схема подключения к напряжению
К вентилятору подводится:
- провод с постоянной фазой к клемме L
- ноль к клемме N
Как работает вентилятор с выключателем
Как устанавливается вентилятор
Вентилятор вытяжной устанавливается в вытяжную вентиляционную шахту патрубком. При подборе вентилятора следует учитывать длину патрубка, чтобы патрубок не перекрывал вентиляционный вытяжной канал.
Вентилятор также можно установить в потолок, в таком случае патрубок вентилятора с помощью гибкого или пластикового воздуховода соединяют с шахтой. Если будет использоваться гибкий воздуховод, необходимо обеспечить надежную фиксацию воздуховода с помощью хомута. Все соединения вентилятора с воздуховодом рекомендуется герметизировать с помощью герметика.
Все вентиляторы этой серии являются осевыми. Поэтому они обладают низким напором и к ним нельзя подсоединять воздуховоды большой длины. Если вентиляционная шахта находится далеко от комнаты, где необходимо установить вентилятор, мы рекомендуем использовать другой тип вентилятора - центробежный канальный. Такие вентиляторы с двух сторон подсоединяются к воздуховоду, обладают хорошим напором. Со стороны помещения к воздуховоду подсоединяют вентиляционную решетку, выброс также производят в вентиляционную шахту.
Гарантия
Производитель гарантирует нормальную работу изделия в течение 5 лет (60 месяцев).
Паспорт
(Руководство по эксплуатации в формате pdf, откроется в новой вкладке)
