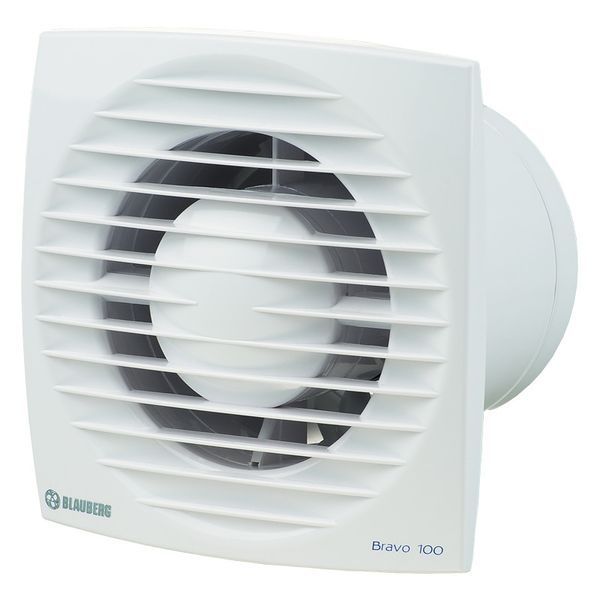

Вентилятор вытяжной с выключателем и таймером Blauberg Bravo 100 ST способен удалять воздух с производительностью до 101 м3/ч. В этой модели используется шнурковый выключатель и таймер задержки отключения. Используется для вытяжной вентиляции помещений жилого или коммерческого назначения. Удаление воздуха производится в вытяжную шахту напрямую или через воздуховод. Диаметр патрубка этой модели 100 мм.
Чаще всего такие вентиляторы используют для вытяжной вентиляции кухни или комнат, когда к месту установки выведено питание и отдельный включатель для вентилятора не был предусмотрен. Таймер позволяет задать задержку выключения вентилятора по времени в диапазоне от 2 до 30 минут.
Основные свойства
- Вытяжной вентилятор монтировать можно как в стену, так и в потолок через воздуховод
- Все модели оборудованы обратным клапаном
- Используется двигатель на подшипниках качения, что уменьшает шум и увеличивает срок службы
- Возможно постоянное использование или периодическое включение
- Сервисное обслуживание вентилятора не требует особых навыков
- Гарантия составляет 5 лет
Технические параметры вентилятора
| Напряжение: |
220 В |
| Потребляемая мощность: |
14 Вт |
| Производительность: |
101 м3/ч |
| Уровень шума: |
35 дБ(А) |
| Частота вращения: |
2300 мин-1 |
| Диаметр подключения: |
100 мм |
Чертеж и размеры
| a |
b |
c |
d |
e |
| 150 |
122 |
102 |
100 |
17 |
Схема подключения к напряжению
К вентилятору подводится:
- провод с постоянной фазой к клемме L
- ноль к клемме N
Как работает вентилятор со шнурковым выключателем и таймером
Как монтируется
Чаще всего вентилятор со шнурковым выключателем монтируют напрямую патрубком в вытяжной вентиляционный канал, который предусмотрен в ванной, туалете или кухне.
При потолочном монтаже патрубок вентилятора с помощью гибкого или пластикового воздуховода соединяют с шахтой.
Вентиляторы этой серии являются осевыми. Поэтому они обладают низким напором и к ним нельзя подсоединять воздуховоды большой длины. Если вентиляционная шахта находится далеко от комнаты, где необходимо установить вентилятор, мы рекомендуем использовать другой тип вентилятора - центробежный канальный. Такие вентиляторы с двух сторон подсоединяются к воздуховоду, обладают хорошим напором. Со стороны помещения к воздуховоду подсоединяют вентиляционную решетку, выброс также производят в вентиляционную шахту.
Гарантия
Производитель гарантирует нормальную работу изделия в течение 5 лет (60 месяцев).
Паспорт
(Инструкция в формате pdf, откроется в новой вкладке)
